| Meetsnauwkeurigheid: | ± 1 μm | Materiaal: | Metalen |
|---|---|---|---|
| resolutie: | 1 μm | Kleur: | Blauw |
| Gewicht: | 24Kg (na verpakking) | Kenmerken: | Makkelijk en handig, volledige functies.Lange levensduur |
| Type: | Het meten en controlemachine | ||
| Markeren: | de meting van de lasermaat,de diameter van de draadmaat,plastic de diametermaat van de extruderslaser |
||

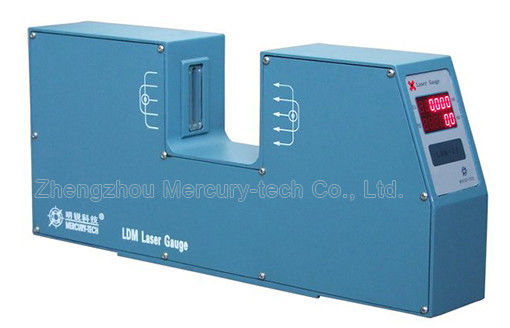

Draadkabelpijp Laserdiametermeter Diametercontrole in kunststof Extruders
Laserdiametermeteris de hoog nauwkeurige enquête die met behulp van de laserscanner de on-line meting zonder contact uitvoert.
Voornamelijk gebruikt in een verscheidenheid aan draden, kabels, pijplijnen, voor het meten van de buitendiameter en het aanpassen van de extruder schroef snelheid of tractie snelheid, om het doel van OD te controleren.Kan ook worden toegepast op de buitendiameter van het werkstuk en grootte metingen.
Technische parametersvoor laserdiametermeter met één as.
| Model | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Meetbereik | 0.2-20 mm | 0.2-45 mm | 0.2-95 mm | 0.2-145 mm | 0.2-205 mm | 0.2-375 mm | |||||
| Min Grootte | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | |||||
| Maximale grootte | 20 mm | 45 mm | 95 mm | 145 mm | 205 mm | 375 mm | |||||
| Precisiteit | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Resolutie | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | |||||
| Afmeting | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121 x 36 x 8,5 cm | 45x50x8,5cm | |||||
| Meeteenheden | mm | mm | mm | mm | mm | mm | |||||
| Kracht | ~220V±15%, 50-60HZ | ||||||||||
| Temperatuur | -10 tot 40°C | ||||||||||
| Vochtigheid | < 85% RH | ||||||||||
|
Gauge hoofd Serial I/O |
Standaard: RS485 Opties:RS232 / USB / Profibus | ||||||||||
| Voorinstellingen | Diameter, +Tol-,Tol-, Alarminstelling | ||||||||||
| Transparante meting | Optie | Optie | Optie | Optie | Optie | Optie | |||||
| Beheersuitgang | |||||||||||
| Serial I/O | RS485 | ||||||||||
| Analogen Uitgang | 16 bit ±10V gelijkstroomuitgang | ||||||||||
| Uitgang van de relais | 2 volt vrij (status, bovenste tolerantie, lagere tolerantie) | ||||||||||
Dual Axis laserdiametermeteris het hoog nauwkeurige onderzoek dat met behulp van de laserscan wordt uitgevoerd is het hoog nauwkeurige onderzoek dat met behulp van de laserscan wordt uitgevoerd om het on-line onderzoek zonder contact uit te voeren.Het (namelijk X-as en Y-as) tegelijkertijd de diameter in twee richtingen meten.
Voor metalen draden, glas, buizen, draad en kabel, enz. De diameter van de meet- en regelmachine.buisdiameter, rondheid.
Technische parametersvoor een metingstoestel voor de meting van de laserdiameter met twee assen.
| Model | Meetbereik | Resolutie | Precisiteit |
| LDM-25XY | 0.1-20 mm | 0.001 mm | ± 0,001 mm |
| LDM-50XY | 0.2-45 mm | 0.001 mm | ± 0,002 mm |
| LDM-60XY | 0.2-55 mm | 0.001 mm | ± 0,002 mm |
Hoofdkenmerken
1 niet-contactlaserdametermeting, hoge snelheid, hoge nauwkeurigheid en goede herhaalbaarheid.
2 Echttijdige weergave van buitendiameter en rondheid, verbetering van de kwaliteitscontrole en productie-efficiëntie, vermindering van materiaalverspilling.
3 Verscheidene digitale en analoge besturingssignalen om een volledig geautomatiseerde productie te bereiken.
4 Verschillende ingestelde functies, nominale waarde, bovenste en onderste tolerantie, alarmbesturing ingesteld, eenvoudig te bedienen.
5 Standaard datapoortverbinding klaar,compatibele software voor data-analyseontwikkeling.
Hoofdkenmerken van de controller
1Het kan worden gebruikt voor afstandsbediening en -besturing.
2Het kan de snelheid van gelijkstroommotoren, VVVF-motoren (extruder of tractor) regelen.
3Het is geschikt voor laboratoriumgebruik.
4Het alarmeert als de diameter de gestelde tolerantie overschrijdt.
5Met RS485 kan het verbinding maken met PLC-industrie-besturingscomputer.
meting van de laserdiameterPrestaties
Meting: laserscanning
Laser: zichtbare rode halfgeleiderlaser
Laser-uitgangsvermogen: < 2 mW
Werkwijze: continu
Energieverbruik: < 30 W
Elektronische parameter
Werkspanning: ~ 220V ± 15% 50 - 60Hz
Werktemperatuur: -10 ~ 40 °C
Vochtigheid: < 85% RH
LDM Series Gauge is de klassieke Mercury-Tech-productserie, met tientallen jaren technologische innovatie en meer dan 1.000 klanten die deze producten gebruiken, een hoog nauwkeurig, betrouwbaar product.Momenteel is het de draadDe beste keuze voor de meting van kabel- en buisleidingen.
