Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | Metalen | Resolutie: | 0.001 mm |
|---|---|---|---|
| Type: | Metingsinstrument | Merknaam: | Mercury-tech |
| Meetsnauwkeurigheid: | ± 0,001 mm | Color: | Blue |
| Markeren: | wieldiameter die maat meten,de maatregel van de draaddiameter,pijpdiameter die maat meten |
||
Draadkabelbuis, laserdiameter, meetmeter LDM-25 LDM-50.Draad en kabel en buis diameter meting meter is de hoge nauwkeurigheid enquête tranche die de laser scanner gebruikt om de on-line non-contact meting uit te voeren.
De maat wordt voornamelijk gebruikt in een verscheidenheid aan draden, kabels, pijplijnen, voor het meten van de buitendiameter en het aanpassen van de extruder schroef snelheid of tractie snelheid, om het doel van OD te controleren.Kan ook worden toegepast op de buitendiameter van het werkstuk en grootte metingen.
LDM Series Gauge is de klassieke Mercury-Tech-productserie, met tientallen jaren technologische innovatie en meer dan 1.000 klanten die deze producten gebruiken, een hoog nauwkeurig, betrouwbaar product.Momenteel is het de draadHet bedrijf ontwikkelt 10 modellen in de serie.
Technische parameters (laserdameter met één as, meetmeter))
| Model | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Meetbereik | 0.2-20 mm | 0.2-45 mm | 0.2-95 mm | 0.2-145 mm | 0.2-205 mm | 0.2-375 mm | |||||
| Min Grootte | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | |||||
| Maximale grootte | 20 mm | 45 mm | 95 mm | 145 mm | 205 mm | 375 mm | |||||
| Precisiteit | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Resolutie | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | |||||
| Afmeting | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121 x 36 x 8,5 cm | 45 x 50 x 8,5 cm(x2) | |||||
| Meeteenheden | mm | mm | mm | mm | mm | mm | |||||
| Kracht | - 220 V±15%, 50-60 Hz | ||||||||||
| Temperatuur | - 10~40°C | ||||||||||
| Vochtigheid | <85% RH | ||||||||||
|
Gauge hoofd Serial I/O |
Standaard:RS485-opties:RS232 / USB / Profibus | ||||||||||
| Voorinstellingen | Diameter, +Tol-,Tol-, Alarminstelling | ||||||||||
| Transparante meting | Optie | Optie | Optie | Optie | Optie | Optie | |||||
| Beheersuitgang | |||||||||||
| Serial I/O | RS485 | ||||||||||
| Analogen Uitgang | 16 bit±10V gelijkstroomuitgang | ||||||||||
| Uitgang van de relais | 2 volt vrij (status, bovenste tolerantie, lagere tolerantie) | ||||||||||
Hoofdkenmerken
1 niet-contactlaserdametermeting, hoge snelheid, hoge nauwkeurigheid en goede herhaalbaarheid.
2 Echttijdige weergave van buitendiameter en rondheid, verbetering van de kwaliteitscontrole en productie-efficiëntie, vermindering van materiaalverspilling.
3 Verscheidene digitale en analoge besturingssignalen om een volledig geautomatiseerde productie te bereiken.
4 Verscheidene ingestelde functies, nominale waarde, bovenste en onderste tolerantie, alarmbesturing ingesteld, eenvoudig te bedienen.
5 Standaard datapoortverbinding klaar,compatibele software voor dataanalyseontwikkeling.
Metingskop met diameter met meetmeter met meetkop
Model: LDM-25/LDM-50/LDM-100B/LDM-150/LDM-210/LDM-380
Merk: MERCURY-TECH
Serial I/O van het meethoofd: RS485

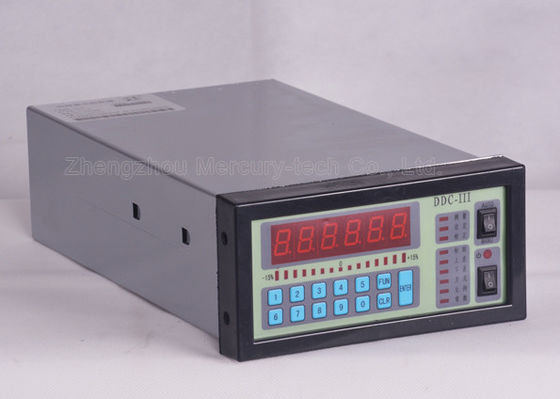

Hoofdkenmerken van de controller
1Het kan worden gebruikt voor afstandsbediening en -besturing.
2Het kan de snelheid van gelijkstroommotoren, VVVF-motoren (extruder of tractor) regelen.
3Het is geschikt voor laboratoriumgebruik.
4Het alarmeert als de diameter de gestelde tolerantie overschrijdt.
5Met RS485 kan hij verbinding maken met PLC-computers.
6. Afmetingen: 100 mm×100 mm×120 mm (Model:DDC-5)
Maatstaf voor het meten van de draad- en kabeldiameter Prestaties
Meting: laserscanning
Laser: zichtbare rode halfgeleiderlaser
Laser-uitgangsvermogen: < 2 mW
Werkwijze: continu
Energieverbruik: < 30 W
Elektronische parameter
Werkspanning: ~ 220V ± 15% 50 - 60Hz
Werktemperatuur: -10 ~ 40 °C
Vochtigheid: < 85% RH
Dual Axis laser diameter measuring gauge is the high-accuracy installment that uses the laser scan to carry is the high-accuracy survey installment that uses the laser scan to carry on the no-contacts on-line surveyHet meet (namelijk de X-as en de Y-as) tegelijkertijd de diameter in twee richtingen.
Voor metalen draden, glas, leidingen, draad en kabel, enz. De diameter van de meet- en regelmachine.buisdiameter, rondheid.
Technische parameters voor een metingsmeter met laserdiameter met twee assen.
| Model | Meetbereik | Resolutie | Precisiteit |
| LDM-25XY | 0.1 - 20 mm | 0.001 | 0.001 mm |
| LDM-50XY | 0.2 - 45 mm | 0.001 | 0.002 mm |
| LDM-60XY | 0.2 - 55 mm | 0.001 | 0.002 mm |
| LDM-100XY | 0.2 - 95 mm | 0.001 | 0.002 mm |
