Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Werkspanning: | ~ 220V ±15% 50 - 60Hz vanaf verzoek | Type: | Metingsinstrument |
|---|---|---|---|
| Materiaal: | Metalen | Levertyd: | Binnen drie dagen na ontvangst van uw betaling. |
| Resolutie: | 0.001 mm | Meetsnauwkeurigheid: | ± 0,001 mm |
| Markeren: | de dikte van de buizenstelselmaat,binnendiametermaat,de diametermaateenheid van de pijplaser |
||
Eenheid voor het meten van de diameter van kabeldraadpijpen met laser.
Specificaties
1) Eenheid voor het meten van de laserdiameter van een kabeldraadpijp
Precies: 0.001
3) Meting en controle
Het model LDM-25 heeft een meetbereik van 0,1 tot 20 mm
Model LDM-50. het meetbereik van de diameter is van 0,2-45 mm

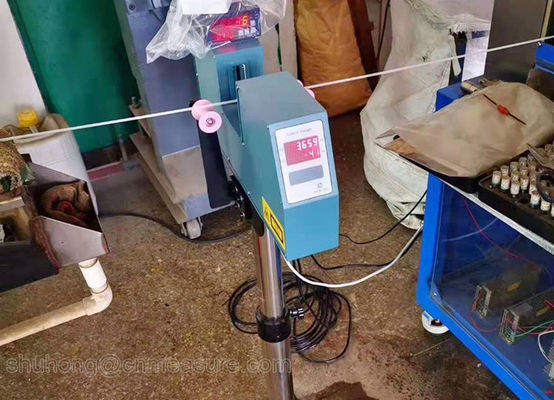

De lasermetingseenheid voor de diameter van de kabeldraadpijp is een hoog nauwkeurig apparaat dat de laserscan gebruikt om de on-line meting zonder contact uit te voeren.Het wordt hoofdzakelijk gebruikt bij het meten van de buitendiameter en het aanpassen van de extruder schroef of tractie snelheidHet is toepasbaar voor het meten en regelen van de diameter van metalen draden, glas, leidingen, draad en kabel, enz.
Het kan ook worden toegepast op de buitendiameter van het werkstuk en de afmetingen van de afmetingen.
1. Technische parameters
| Model | LDM-25 | LDM-50 | LDM-100 | LDM-150 | LDM-210 | LDM-380 | |||||
| Meetbereik | 0.2-20 mm | 0.2-45 mm | 0.2-95 mm | 0.2-145 mm | 0.2-205 mm | 0.2-375 mm | |||||
| Min Grootte | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | 0.2 mm | |||||
| Maximale grootte | 20 mm | 45 mm | 95 mm | 145 mm | 205 mm | 375 mm | |||||
| Precisiteit | ±0.001 | ±0.002 | ±0.01 | ±0.01 | ±0.01 | ±0.01 | |||||
| Resolutie | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | 0.001 mm | |||||
| Afmeting | 48.5x20x8.5cm | 48.5x20x8.5cm | 62x25x6cm | 92x29x9.5cm | 121 x 36 x 8,5 cm | 45 x 50 x 8,5 cm(x2) | |||||
| Meeteenheden | mm | mm | mm | mm | mm | mm | |||||
| Kracht | - 220 V±15%, 50-60 Hz | ||||||||||
| Temperatuur | - 10~40°C | ||||||||||
| Vochtigheid | <85% RH | ||||||||||
|
Gauge hoofd Serial I/O |
Standaard:RS485-opties:RS232 / USB / Profibus | ||||||||||
| Voorinstellingen | Diameter, +Tol-,Tol-, Alarminstelling | ||||||||||
| Transparante meting | Optie | Optie | Optie | Optie | Optie | Optie | |||||
| Beheersuitgang | |||||||||||
| Serial I/O | RS485 | ||||||||||
| Analogen Uitgang | 16 bit±10V gelijkstroomuitgang | ||||||||||
| Uitgang van de relais | 2 volt vrij (status, bovenste tolerantie, lagere tolerantie) | ||||||||||
2De prestatie-indicatoren
Meting: laserscanning
Laser: zichtbare rode halfgeleiderlaser
Laser-uitgangsvermogen: < 2 mW
Werkspanning: ~ 220V plus/minus 15% 50 - 60Hz
Werktemperatuur: -10 ~ 40 graden Celsius
Vochtigheid: < 85% RH
Werkwijze: continu
Energieverbruik: < 30 W
Afmetingen:
LDM25/LDM50 Gauge hoofd: 461 mm ((lengte) * 80 mm ((breedte) * 200 mm ((hoogte)
Standgrootte: 350 mm * 200 mm * (700-1000) mm
Centrumhoogte van de meetpositie is 900-1200 mm
De standhoogte kan worden aangepast.
3. Display Controller
1) Het kan worden gebruikt voor afstandsbediening en afstandsbediening.
2) Geschikt voor gelijkstroommotoren, VVVF-motoren.
3) De regelaar kan de snelheid van de extruder of van de trekker regelen volgens de tolerantie van de diameter.
4) Kan tegelijkertijd de buitendiameter meten.
Signaalwaartse afstand: meer dan 500 m
Uitgangsspanning: plus/minus 10V
Met RS485 kan het verbinding maken met de PLC-computer van de industrie.
KabeldraadpijpTweeledige asDe laserdiametermetingseenheid is een hoog nauwkeurig apparaat dat de laserscan gebruikt om de on-line meting zonder contact uit te voeren.Het (namelijk X-as en Y-as) tegelijkertijd de diameter in twee richtingen meten.
Het is toepasbaar om de diameter van metalen draden, glas, buizen, draad en kabel, enz. te meten en te controleren. Het overwint het tekort aan tweerichtingsmeting.De display-eenheid kan tegelijkertijd de gemiddelde waarde van de diameter en de afgeronde draad en buis tonen.
1. Technische parameters
| Model | Meetbereik | Resolutie | Precisiteit |
| LDM-25XY | 0.1 - 20 mm | 0.001 | 0.001 mm |
| LDM-50XY | 0.2 - 45 mm | 0.001 | 0.002 mm |
| LDM-60XY | 0.2 - 55 mm | 0.001 | 0.002 mm |
| LDM-100XY | 0.2 - 95 mm | 0.001 | 0.002 mm |
